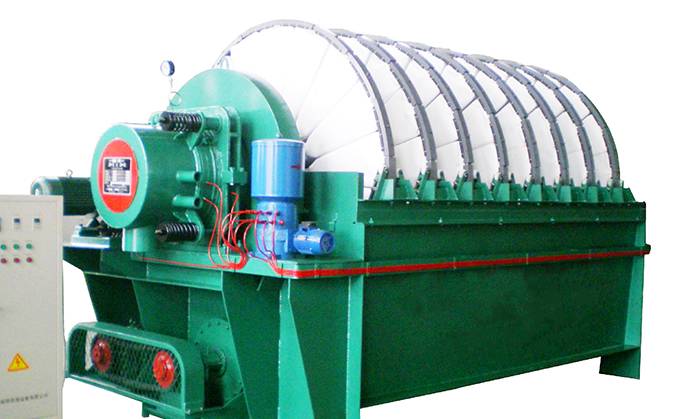

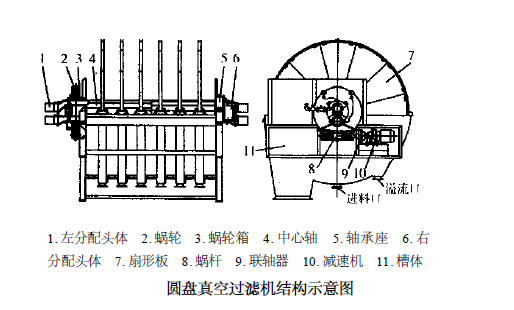

圓盤真空過濾機是一種固液分離設備，過濾圓盤由調速電機通過減速器及開式齒輪傳動來驅動，使之在裝滿礦漿的槽體中以一定的轉速轉動，當過濾圓盤的某一濾扇處在過濾吸附區時，借助于真空泵的作用在過濾介質兩側形成壓力差，使固體物料吸附在過濾介質（濾布）上并形成濾餅，而濾液則經濾液管及分配頭排出。當這一濾扇從礦漿液位中脫離而進入脫水區后，濾餅在真空的抽吸力作用下，水不斷與濾餅分離，進一步從濾液管及分配頭排出，濾餅因此而干燥。進入卸料區后，濾餅用反吹風和刮刀自濾盤上卸下，落入排料槽，由集礦皮帶運輸機運走，整個作業過程連續不斷地進行。
1、具過濾面積大，處理量大。
2、脫水充分。
3、經濟效果顯著。
4、占地面積小、制造容易、吸附能力強等。
5、可以不設置攪拌裝置。6、更換濾布快。
7、濾漿槽若分隔成數格，即可在一臺單機上設置兩個分配頭，同時處理兩種不同的懸浮液。
型號 | 過濾面積 (m2) | 濾盤直徑mm | 濾盤個數 | 每濾盤扇數 | 電機功率（kw） | 重量 (T) | |
主軸電機 | 攪拌電機 | ||||||
GPT10-2 | 10 | 2100 | 2 | 20 | 4 | 5.5 | 10.4 |
GPT15-3 | 15 | 2100 | 3 | 20 | 4 | 5.5 | 11 |
GPT20-4 | 20 | 2100 | 4 | 20 | 4 | 5.5 | 11.6 |
GPT25-5 | 25 | 2100 | 5 | 20 | 4 | 5.5 | 12.2 |
GPT30-6 | 30 | 2100 | 6 | 20 | 4 | 5.5 | 12.8 |
GPT35-7 | 35 | 2100 | 7 | 20 | 4 | 5.5 | 13.4 |
GPT40-8 | 40 | 2100 | 8 | 20 | 4 | 5.5 | 14 |
GPT48-4 | 48 | 3100 | 4 | 20 | 5.5 | 7.5 | 18 |
GPT60-5 | 60 | 3100 | 5 | 20 | 5.5 | 7.5 | 21 |
GPT72-6 | 72 | 3100 | 6 | 20 | 7.5 | 7.5 | 24 |
GPT84-7 | 84 | 3100 | 7 | 20 | 7.5 | 7.5 | 27 |
GPT96-8 | 96 | 3100 | 8 | 20 | 7.5 | 7.5 | 30 |

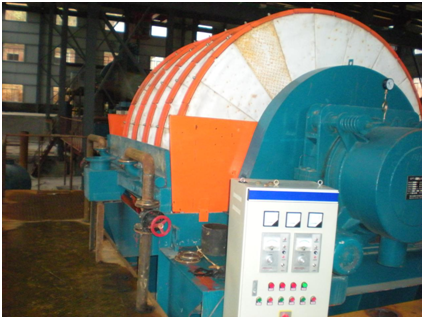

廣西桂林1500t/d鐵礦選廠
